记录一次失败的固件 fuzz

2021-01-21 #pwn #fuzz

这是我第一次对华硕路由器的 httpd 进行 fuzz。结果 fuzz 出来的结果没有经过实机测试，就提交上去了，然后就是华硕的安全团队复现不出来...为什么复现不出来，在本文总结处进行分析。本文主要讲我在进行固件 fuzz 时的具体过程。

代码分析/逆向工程

华硕路由器的大部分源代码是公开的，可以在官网上下载到，并且有个开源的 RMerl/asuswrt-merlin.ng。阅读源代码发现， httpd 的源代码中间调用了些博通的库，没法直接用编译器进行插桩。所以就当作源码不存在，直接下载二进制文件进行无文件 fuzz 了...

2021 年 1 月 15 日，官网上突然载不到源代码了，所以请照着 RMerl/asuswrt-merlin.ng 项目进行代码审计。

这里选择的路由器是 rt-ac68u，使用了 ARM 架构的 SOC。

虽然引用了 OpenWRT 的链接，但是使用博通 SOC 的设备都不能刷 OpenWRT，因为(傻逼)博通对开源不友好

下载下来的 trx 文件可以直接用 binwalk 进行分析。看来用 binwalk -Me 直接就能解压出固件了。

~/Downloads > binwalk RT-AC68U_3.0.0.4_386_40558-gc48f410.trx

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
0             0x0             TRX firmware header, little endian, image size: 42590208 bytes, CRC32: 0xD26A9F05, flags: 0x0, version: 1, header size: 28 bytes, loader offset: 0x1C, linux kernel offset: 0x19B7C8, rootfs offset: 0x0
28            0x1C            LZMA compressed data, properties: 0x5D, dictionary size: 65536 bytes, uncompressed size: 4034880 bytes
1685448       0x19B7C8        Squashfs filesystem, little endian, version 4.0, compression:xz, size: 40902633 bytes, 2832 inodes, blocksize: 131072 bytes, created: 2020-10-20 04:30:45

解压完后在 squashfs-root/usr/sbin 文件夹下找到 httpd。

对照源代码和二进制文件，发现程序从 main 函数开始一个链接，将此链接的 fd 存在 conn_fp 中，然后进入请求处理函数 handle_request 进行解析请求。

    if (!(conn_fp = fdopen(item->fd, "r+"))) {
        HTTPD_DBG("fdopen: skip\n");
        perror("fdopen");
        goto reset;
    }

    http_login_cache(&item->usa);

    handle_request();
    fflush(conn_fp);

之前爆出的漏洞很多都是在 handle_request 中的，并且这个函数的代码量比较大，简单的代码审计已经看不出问题来了...所以就对这个函数进行 fuzz。

模拟环境配置

跨平台编译链使用

这里我使用了 RMerl/am-toolchains。通过使用 LD_LIBRARY_PATH 指定链接库的位置，这样才能链接上相应的库。

$ export LD_LIBRARY_PATH="/part/to/am-toolchains/brcm-arm-sdk/hndtools-arm-linux-2.6.36-uclibc-4.5.3/lib"
$ /part/to/am-toolchains/brcm-arm-sdk/hndtools-arm-linux-2.6.36-uclibc-4.5.3/bin/arm-uclibc-gcc
arm-uclibc-gcc: 没有输入文件

出现隐式声明函数时，但是这个函数又是 GNU 标准实现的函数的话，可以试着加入下面这句宏定义到代码开头。例如我在编译 libnvram 时出现 警告：隐式声明函数‘strndup’，加上下面这句宏定义就可以正常编译了。

#define _GNU_SOURCE

出现 `/dev/nvram: Permission denied`

宿主机上肯定没有 /dev/nvram 啊，所以使用 QEMU 进行模拟时使用了 firmadyne/libnvram 这个库 Hook 掉 nvram 的相关操作，然后将这个库添加到 LD_PRELOAD 中。在使用时如果发现这个库没有创建 tmpfs 进行存储的话，那就手动用 sudo mount -t tmpfs -o size=10M tmpfs $挂载路径 创建一个。可以修改 config.h 实现将挂载路径放在别的目录下。例如我将挂载路径改动到了 /mnt/libnvram。

Hook `__uClibc_main` 直接调用 `handle_request`

根据 Modern Vulnerability Research Techniques on Embedded Systems 这篇文章，我通过 Hook __uClibc_main 来实现直接 fuzz handle_request 函数。

由于在解析 http 请求时，程序使用了 fgets 等 c 语言相关函数，所以我决定使用普通的文件流代替 TCP 流。

动态库的主要功能就是初始化被 fuzz 程序的相关变量，将 fuzz 的输入塞到程序中，然后运行函数，最后查看运行结果。

// gcc main_hook.c -o main_hook.so -fPIC -shared -ldl
// RTLD_NEXT is a GNU Extension
#define _GNU_SOURCE
#include <stdio.h>
#include <dlfcn.h>

/* Trampoline for the real main() */
static int (*main_orig)(int, char **, char **);

/* Our fake main() that gets called by __libc_start_main() */
int main_hook(int argc, char **argv, char **envp)
{
    // Override origin conn_fp
    FILE **fp = 0x07D600;
    if (argc < 2)
    {
        fprintf(stderr, "Please input filename\n");
        return 1;
    }
    *fp = fopen(argv[1], "r+");
    if (*fp == NULL)
    {
        fprintf(stderr, "Can't open file\n");
        return 2;
    }
    // Get handle_request function's address and run
    int (*do_thing_ptr)() = 0xEEB0;
    int ret_val = (*do_thing_ptr)();
    printf("Ret val %d\n", ret_val);
    return 0;
}

/*
 * Wrapper for __libc_start_main() that replaces the real main
 * function with our hooked version.
 */
int __uClibc_main(
    int (*main)(int, char **, char **),
    int argc,
    char **argv,
    int (*init)(int, char **, char **),
    void (*fini)(void),
    void (*rtld_fini)(void),
    void *stack_end)
{
    /* Save the real main function address */
    main_orig = main;

    /* Find the real __libc_start_main()... */
    typeof(&__uClibc_main) orig = dlsym(RTLD_NEXT, "__uClibc_main");

    /* ... and call it with our custom main function */
    return orig(main_hook, argc, argv, init, fini, rtld_fini, stack_end);
}

使用 qemu-arm 进行模拟

这里使用了 qemu-arm 进行用户态模拟，在 -L 参数中加上解压出来的 squashfs-root 的路径，并在 -E 参数后的 LD_PRELOAD 变量加上 Hook 的库。

如果出现下面的情况，那就手动写入到缺失的文件中。

nvram_get_buf: Unable to open key: /mnt/libnvram/某些字段
qemu: uncaught target signal 11 (Segmentation fault) - core dumped

python3 -c 'open("/mnt/libnvram/某些字段", "w").write("0")'

当看到下面的结果时，说明程序真的跑起来了。

$ qemu-arm -L ./squashfs-root -E LD_PRELOAD=./libnvram.so:./main_hook.so ./squashfs-root/usr/sbin/httpd ./test.txt
nvram_get_buf: x_Setting
sem_lock: Already initialized!
sem_get: Key: 414a0001
sem_get: Key: 414a0001
nvram_get_buf: = "0"
...

fuzz 前准备

获取输入数据

可以去别的项目中寻找他们的测试样例，然后用脚本提取出来。下面是提取 "http-parser" 这个项目的样例，并写入文件中。

from re import compile

with open('./http-parser/test.c', 'r') as f:
    text = f.read()

start_re = compile('raw= "(.+)"')
middle_re = compile('"(.+)"')
end_re = compile('should_keep_alive')
temp_lst = []
begin_record = False
count = 0

for line in text.split('\n'):
    if matched := start_re.findall(line):
        temp_lst += matched
        begin_record = True
    elif matched := middle_re.findall(line):
        if begin_record:
            temp_lst += matched
    elif end_re.findall(line) and len(temp_lst):
        content = ''.join(temp_lst).replace('\\r\\n', '\r\n')
        with open(f'corpus/http_{count}.txt', 'w') as f:
            f.write(content)
        count += 1
        temp_lst.clear()
        begin_record = False

获取字典

AFLplusplus/AFLplusplus 项目中的 dictionaries 目录中就有一些字典，可以拿来使用。

使用 ramdisk

由于 fuzz 比较消耗硬盘读写，所以通过下面的命令，使用内存盘减少硬盘消耗。

mkdir /mnt/ramdisk
mount -t tmpfs -o size=2048M tmpfs /mnt/ramdisk

使用 AFL++ 进行异架构 Fuzz

AFL++ 是个不错的项目，扩展了原版 AFL，并且有详细的文档和样例代码（有这两项就已经超越了90%++的开源项目了）。

AFL++ 用了 git submodule 进行导入其他项目，编译时建议使用 proxychains 或者设置 http_proxy 环境变量来强制 git 走代理进行 clone，加快速度。其他的编译事项在 README 里写的非常详细了。我们需要 fuzz 的程序是 arm 架构的，所以在编译 QEMU 时加上 CPU_TARGET=arm 环境变量，指定 QEMU 编译架构。

最后就是运行 AFL++ 了。参数中 -Q 指定 QEMU 模式，-m none 指定内存限制为没有，-i 和 -o 对应的则是输入和输出。程序使用文件方式读入数据，所以最后加上 @@。

export "QEMU_SET_ENV=LD_PRELOAD=./libnvram.so:./main_hook.so"
export "QEMU_LD_PREFIX=./squashfs-root"
export "AFL_INST_LIBS=1"
export "AFL_NO_FORKSRV=1"
/part/to/AFLplusplus/afl-fuzz -Q -m none -i corpus/ -o output/ ./squashfs-root/usr/sbin/httpd @@

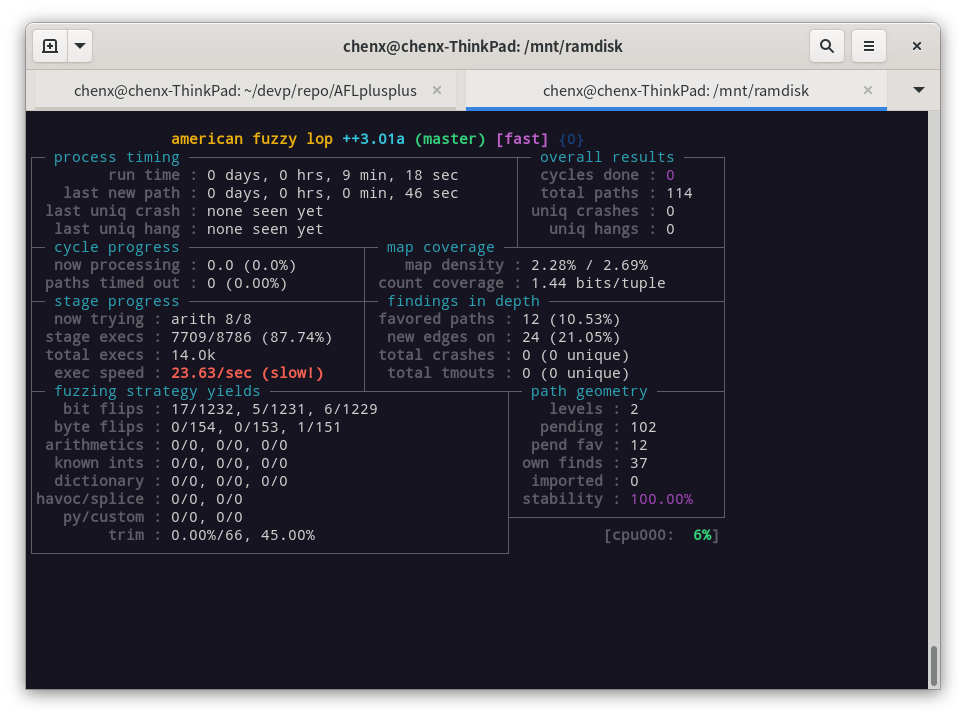

然后就是喜闻乐见的显示信息窗口了。

afl

调试

对 qemu-user 进行模拟的程序，可以通过 -g 参数，开启 gdbserver,然后在本机使用 gdb-multiarch 进行调试。

先使用 qemu-arm 加上 -g 选项启动程序。

qemu-arm -g $端口号

然后使用 gdb-multiarch $程序 和 target remote :$端口号 命令连接上 server。最后就是正常的使用 gdb 进行调试了。

等待完善的地方

在进行 fuzz 后，我发现 AFL++ 在 QEMU 模式下，也使用 Persist 模式，如果能使用 Persist 模式的话，可以大幅提高 Fuzz 效率。演示代码在 AFL++ 项目的 utils 目录。

使用 master/slave 模式启动多个 fuzzer 进行 fuzz，提高 fuzz 效率。

总结

这是一篇时隔几个月才写的复现文章，之前还是比较忙，所以没时间写文章。

在这几个月里，我突然明白了为什么报上去的漏洞别人复现不了，因为 firmadyne/libnvram 这个项目在 key 不存在时返回了 NULL，然后 httpd 中的部分地方又没有对值为 NULL 的情况做处理，测试时找的网络上的路由器可能存在着已经被新版本修复的漏洞，所以才会碰巧“测试成功”。然而真机在通常情况下存在这个 key，并且修复了大量的漏洞，所以复现失败。

当然，如果有人看完这篇文章，并且借助这篇文章的经验挖到了洞，能不能给我留个评论，让我膜拜一下...
